![](image_expreme/menu_outline_images/tit_performance_02.jpg)

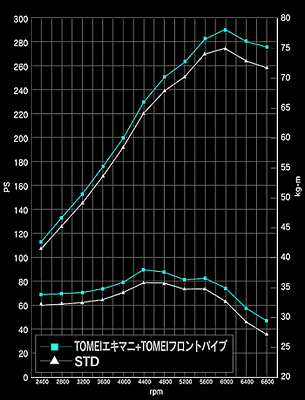

左のグラフをご確認下さい。
当社では徹底的なベンチ実走行等を繰り返し、全域で確実な性能向上を求めています。
全域での高性能を獲得した
Z33エキゾーストマニホールド+ストレートフロント
|
|
|
|
■
|
|
|
■
|
![](image_expreme/menu_outline_images/tit_performance_03.jpg)
■ ■
当社では2機のベンチ設備を使用して、徹底的なテストを行います。ベンチテストでは回転域ごとの性能を確認し耐久性の確認を同時に行います。ベンチテスト無しには、性能の確認はあり得ません。
|
|
徹底的なテストが行われる、EVO9用 EXPREME |
|
■ |
|
■
|
|
|
■
|
|
データロガー等機材を搭載し、通勤などでも使用し、実際の性能を確認致します。
|
|
|
|
■
|
|
|
■
|
![](image_expreme/menu_outline_images/tit_performance_05.jpg) |
例えば、ランサーの場合、一番車両の先頭に設置されています。軽量化実現でフロントの回頭性が向上致します。 |
|
参考例 EVOアウトレット |
![](image_expreme/menu_outline_images/ph_performance_keiryou_02.jpg) |
![](image_expreme/menu_outline_images/ph_performance_keiryou_01.jpg) |
純正品 3.05kg |
東名エクスプリーム 1.75kg |
|
|
|
|
■ |
![](image_expreme/menu_outline_images/tit_performance_06.jpg) |
一例として、GDB APPLIE C/D/E/F の設計を御紹介します。TOMEI
EXPREMEはこのようなコンセプトで製作されています。
|
|

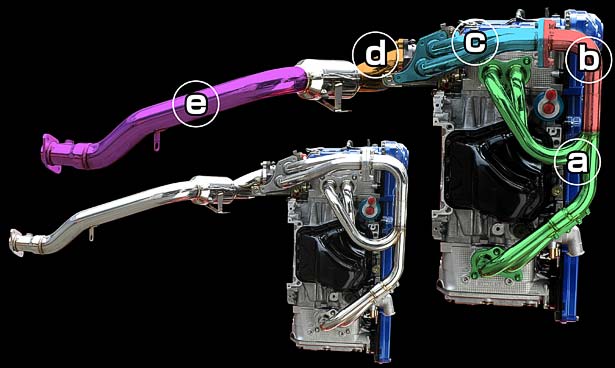

![](image_expreme/menu_outline_images/ph_performance_kodawari01.jpg) |
パイプ径 |
|
a |
メインパイプ |
38φ |
エンジンの排気ポートから集合部までは、38φのパイプを使用し、排気流速を高めています。 |
|
b |
集合部以降 |
42.7φ |
太すぎず、細すぎず。トルクを損なわずにパワーの向上を実現する理想的なパイプ径に設定しました。 |
|
c
|
タービン サポートパイプ |
42.7φ |
ここまで流れてきた排気をさらに効率良くタービンに導き、タービンのポテンシャルを最大限に引き出します。 |
|
d |
アウトレット部 |
75φ |
メインポートとアクチュエーターポートを仕切版で独立化。整流効果を高めています。 |
|
e
|
メタル キャタライザー以降 |
75〜70〜65φ |
パワーとトルクを両立するために、3段階のパイプ径を採用しています。 |
|
|

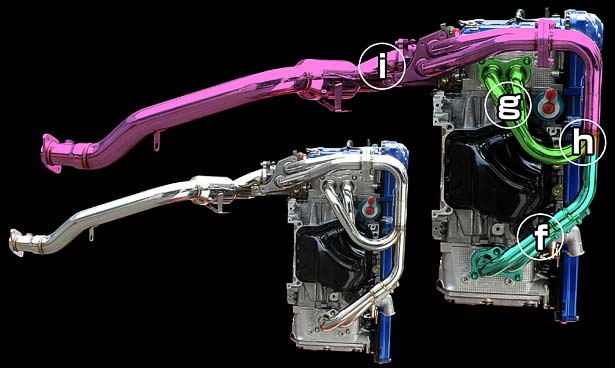

![](image_expreme/menu_outline_images/ph_performance_kodawari02.jpg) |
曲げ角度 |
|
f |
左バンク部 |
効率を最優先し、極力ストレートに近くなるようにレイアウトしています。 |
|
g |
右バンク部 |
合流部までのRを大きく取り、さらにオイルパンに熱の影響を与えないように配慮しています。 |
|
h
|
合流部 |
合流点を可能な限り鋭角にし、各バンクの排気をスムーズに合流させていきます。 |
|
i |
合流部以降 |
全体的にRを大きく取り、排気効率の向上を実現しつつ、各部とのクリアランスや作業性にも配慮しています。 |
|
|
|
■ |
|
